136-7336-9708
当前位置：微膨胀耐火浇注料是采用粘土结合和低水泥浇注料技术而开发的新型耐火浇注料，主要用于各种轧钢加热炉等热工设备上，取得了满意的经济效益。
轧钢加热炉种类繁多，数量庞大，使用温度一般在1400℃一下，且间歇操作即1~3个月停炉降温一次，一边捡些轧机或清除炉内氧化铁皮渣。在20世纪90年代，直接用低发热值高炉或发生炉煤气作燃料，建造了蓄热式均热炉和加热炉，空煤气预热温度达到1000℃以上。炉子热效率高、节约能源、加热质量好，故该炉型得到迅速发展。应当指出，内墙蓄热式加热炉的炉墙内，设有空气和煤气通道，对其耐火材料要求较高，腔体间衬体不得有裂缝，以防空煤气窜漏。
轧钢加热炉使用温度低、间接操作和构造较复杂，对使用的耐火材料要求是：AL2O3含量低、强度适中、抗热震性好和烧后线变化成微膨胀。微膨胀高铝质耐火浇注料克服了粘土结合耐火浇注料强度低和烧后线收缩等缺点，也避免了低水泥耐火浇注料致密性高和强度大的毛病，采用二、三级矾土熟料、莫来石粉、刚玉粉、膨胀剂和烧结剂等材料，配置成微膨胀、中温易烧结的新型耐火浇注料，其性能表见（下表）

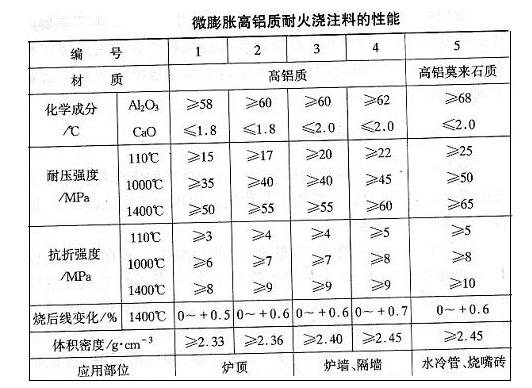

（表）微膨胀高铝质耐火浇注料的性能
从表中看出，浇注料的AL2O3含量约为60%，足以满足加热炉工作的需要。因为AL2O3高，浇注料的抗热震稳定性不好，易产生剥落：浇注料的强度比粘土结合耐火浇注料高，又大大低于低水泥耐火浇注料。因为强度高，易炸裂和剥落，比例与加热炉的使用：浇注料1400℃烧后线变化均为正值，在使用中有微膨胀，能防止炉衬裂纹的产生和减少热热剥落。对于内腔蓄热式加热炉来说，尤为重要。微膨胀高铝质耐火浇注料的应用正在逐渐的推广开来。
推荐设备
-
莫来石聚轻保温砖莫来石聚轻保温砖产品介绍莫来石砖是以莫来石为主晶相的高铝质耐火材料，一般氧化铝含量在65%～75%之间，矿···
-
刚玉莫来石砖刚玉莫来石砖是选用致密电熔刚玉、氧化铝微粉等为主要原料， 机械混合后高压成型，高温烧成。通过刚玉砂的纯···
-
铬钢玉浇注料铬钢玉浇注料主要以、刚玉及氧化铬等高强度耐火原料为骨料和细粉，添加微粉制作而成。材料具有体积稳定性好···
-
盛钢桶锆英石砖盛钢桶锆英石砖采用天然锆英石为原料，软质黏土为结合剂制得的耐火制品。其生产工艺流程为：将天然锆英石砂···
-
碳化硅砖碳化硅一种人工合成原料，以Si02含量不少于97％的天然硅石(硅砂)与焦炭(或无烟煤)为基本原料，加入少量盐和···
-
氮化硅结合碳化硅砖氮化硅结合碳化硅砖是以低铁，高纯的碳化硅为主要原料按厂家的不同要求生产出各种形状的坯体，干燥后，在氮···
-
焚烧炉用碳化硅砖焚烧炉用碳化硅砖 SB-1 SB-2以SiC为主要原料制成的碳化硅砖。含SiC72%～99%。分为黏土结合、Si3N4结合、Sia···
-
锆莫来石砖锆莫来石砖：是以高铝矾土、工业氧化铝粉、错英砂及少量的熔剂Na 20、CaO,按照一定的化学组成,进行配料计算···
-
硅线石砖硅线石砖以莫来石、硅线石为主要原料，经高温烧成，具有强度高，耐磨损、显气孔率低、荷重软化点抗蠕变性能···
-
电熔锆刚玉砖电熔锆刚玉砖AZS33#：AZS33#锆刚玉砖致密的显微结构使得砖的耐玻璃液侵蚀性能好，在玻璃窑中不易产生结石或···
-
高铬砖我生产的高铬砖(Cr2O3≥90%)主要用于煤化工、化工工业窑炉、无碱玻璃纤维窑炉、垃圾焚烧炉、气化炉等窑炉···
-
刚玉砖刚玉砖以氧化铝的含量大于90％、以刚玉为主晶相的耐火材料制品。很高的常温耐压强度(可达340MPa)。高的荷重···
-
氧化铝空心球砖氧化铝空心球砖是一种新型的高温隔热材料，它是用工业氧化铝在电炉中熔炼吹制而成的，晶型为a-Al2O3微晶体。···
-
烧结AZS锆刚玉砖烧结AZS锆刚玉砖采用优质锆（ZrO2）为主要原料，经过科学的合理级配，加以性能优良的添加剂，经高压成型，高···
-
氧化铬砖氧化铬砖即含Cr2O3的刚玉质耐火砖。在高温下，Cr2O3与Al2O3形成连续固溶体.因而铬刚玉砖的高温性能优于纯刚···
-
铬刚玉砖铬刚玉砖主要矿物组成为α-Al2O3-Cr2O3固溶体。次要矿物组成为少量复合尖晶石(或不含复合尖晶石)、氧化···
-
锆英石砖锆英石砖属酸性材料，是以天然锆英石砂为原料制得的耐火砖。其抗渣性强.热膨胀率较小，导热率随温度升高时降···
