欢迎访问河南宏泰窑炉耐火材料有限公司官方网站!
河南宏泰窑炉耐火材料有限公司,刚玉砖,锆英石砖,锆刚玉砖,锆莫来石砖,硅线石砖,莫来石砖,刚玉莫来石砖,铬刚玉砖,高铬砖,碳化硅砖,耐火泥,玻璃窑耐火砖,浇注料

新闻中心

当前位置:首页 > 新闻中心 > 行业要闻

“耐材之宝”莫来石结合耐火浇注料

  莫来石结合耐火浇注料用的结合剂是复合结合剂,主要用α-AL2O3和SiO2 超微粉、软质粘土和水合氧化铝等。低温下起接合作用的是超微粉和水合氧化铝,中高温时是AL2O3与SiO2反应形成莫来石而起结合作用,故称莫来石结合耐火浇注料。


   众所周知,在不定形耐火材料中利用二次莫来石化,改善和提高其性能,是最常用的技术手段。耐火可塑料、粘土结合和微膨胀耐火浇注料,均是利用AL2O3和SiO2的自反应、自烧结和自膨胀的理念制造的,所以在1400℃以下的工业炉中使用,获得良好效果。

   刚玉和碳化硅是配置高性能耐火浇注料的高纯原料,用铝酸盐水泥结合剂时,带进有害杂质,降低其使用性能。目前,普遍采用复合结合剂配制刚玉和碳化硅质耐火浇注料,即莫来石结合刚玉和碳化硅质耐火浇注料,其性能见(下表)。编号1和编号2用AL2O3为98%的刚玉做耐火骨料,粒径为8~1mm,用量为55%。SiC>98%的碳化硅作细骨料,粒径为2~1mm,用量为10%。耐火粉料为合成莫来石粉、α-AL2O3和SiO2超微粉,其用量编号1分别为15%、14%和6%,编号2分别为10%、17.5%和7.5%,编号3用SiC>97%的碳化硅作耐火骨料,用量为65%。采用SiC>99%的碳化硅作耐火粉料,用量为10%。用AL2O3>91%的ρ-AL2O3、α-AL2O3和SiO2超微粉作结合剂和粉料,其用量为25%。耐火骨料与耐火粉料之质量比为65:35.应当指出,在配合比设计时,基质中的物料应保证最大限度的形成莫来石高温结合相,并能获得良好的作业性、组织结构和抗热震性。同时,应添加分散剂和防氧化剂。

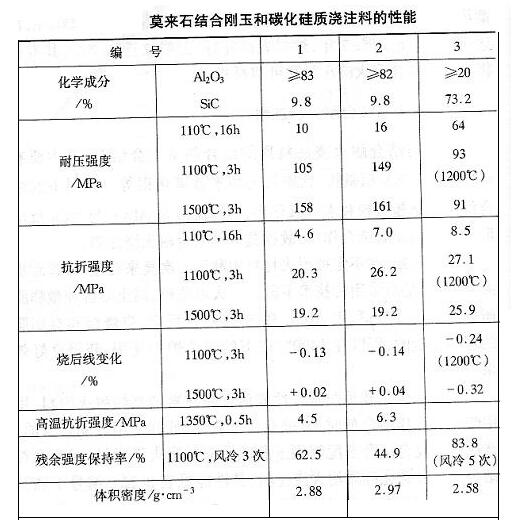

(表)莫来石结合耐火浇注料



   从表中看出,莫来石结合刚玉碳化硅质耐火浇注料烘干强度较低,中高温强度很高,高温抗折强度也比较高,残余强度保持率为44.9%和62.5%。说明该料性能优良。在中高温时,次生莫来石将难以烧结的刚玉和SiC骨料紧密地结合在一起,形成优良的组织结构,所以强度大、体积稳定性好和抗热震性高。:莫来石结合碳化硅质耐火浇注料强度大,抗热震性非常好,1100℃加热风冷5次后的残余强度保持率为83.8%


    上一篇:镁铝钛质耐火浇注料

    下一篇:微膨胀新型高铝质耐火浇注料

    推荐设备

    • 莫来石聚轻保温砖

      莫来石聚轻保温砖莫来石聚轻保温砖产品介绍莫来石砖是以莫来石为主晶相的高铝质耐火材料,一般氧化铝含量在65%~75%之间,矿···

    • 刚玉莫来石砖

      刚玉莫来石砖刚玉莫来石砖是选用致密电熔刚玉、氧化铝微粉等为主要原料, 机械混合后高压成型,高温烧成。通过刚玉砂的纯···

    • 铬钢玉浇注料

      铬钢玉浇注料铬钢玉浇注料主要以、刚玉及氧化铬等高强度耐火原料为骨料和细粉,添加微粉制作而成。材料具有体积稳定性好···

    • 盛钢桶锆英石砖

      盛钢桶锆英石砖盛钢桶锆英石砖采用天然锆英石为原料,软质黏土为结合剂制得的耐火制品。其生产工艺流程为:将天然锆英石砂···

    • 碳化硅砖

      碳化硅砖碳化硅一种人工合成原料,以Si02含量不少于97%的天然硅石(硅砂)与焦炭(或无烟煤)为基本原料,加入少量盐和···

    • 氮化硅结合碳化硅砖

      氮化硅结合碳化硅砖氮化硅结合碳化硅砖是以低铁,高纯的碳化硅为主要原料按厂家的不同要求生产出各种形状的坯体,干燥后,在氮···

    •  焚烧炉用碳化硅砖

      焚烧炉用碳化硅砖焚烧炉用碳化硅砖 SB-1 SB-2以SiC为主要原料制成的碳化硅砖。含SiC72%~99%。分为黏土结合、Si3N4结合、Sia···

    • 锆莫来石砖

      锆莫来石砖锆莫来石砖:是以高铝矾土、工业氧化铝粉、错英砂及少量的熔剂Na 20、CaO,按照一定的化学组成,进行配料计算···

    • 硅线石砖

      硅线石砖硅线石砖以莫来石、硅线石为主要原料,经高温烧成,具有强度高,耐磨损、显气孔率低、荷重软化点抗蠕变性能···

    • 电熔锆刚玉砖

      电熔锆刚玉砖电熔锆刚玉砖AZS33#:AZS33#锆刚玉砖致密的显微结构使得砖的耐玻璃液侵蚀性能好,在玻璃窑中不易产生结石或···

    • 高铬砖

      高铬砖我生产的高铬砖(Cr2O3≥90%)主要用于煤化工、化工工业窑炉、无碱玻璃纤维窑炉、垃圾焚烧炉、气化炉等窑炉···

    • 刚玉砖

      刚玉砖刚玉砖以氧化铝的含量大于90%、以刚玉为主晶相的耐火材料制品。很高的常温耐压强度(可达340MPa)。高的荷重···

    • 氧化铝空心球砖

      氧化铝空心球砖氧化铝空心球砖是一种新型的高温隔热材料,它是用工业氧化铝在电炉中熔炼吹制而成的,晶型为a-Al2O3微晶体。···

    • 烧结AZS锆刚玉砖

      烧结AZS锆刚玉砖烧结AZS锆刚玉砖采用优质锆(ZrO2)为主要原料,经过科学的合理级配,加以性能优良的添加剂,经高压成型,高···

    • 氧化铬砖

      氧化铬砖氧化铬砖即含Cr2O3的刚玉质耐火砖。在高温下,Cr2O3与Al2O3形成连续固溶体.因而铬刚玉砖的高温性能优于纯刚···

    • 铬刚玉砖

      铬刚玉砖铬刚玉砖主要矿物组成为α-Al2O3-Cr2O3固溶体。次要矿物组成为少量复合尖晶石(或不含复合尖晶石)、氧化···

    • 锆英石砖

      锆英石砖锆英石砖属酸性材料,是以天然锆英石砂为原料制得的耐火砖。其抗渣性强.热膨胀率较小,导热率随温度升高时降···

    微信
    电话

    136-7336-9708

    邮箱

    396958067@qq.com

    TOP
