136-7336-9708
当前位置：低水泥耐火浇注料的基本性能，是按照配制原则，经过精心的设计和筛选试验，采用最佳的工艺条件制成试样。在自然条件下养护，环境温度为10~25℃。养护到期后，检验3d常温耐压强度，一般为15~45MPa。然后，将试样烘干，并检验其性能。
低水泥硅酸铝质耐火浇注料用一级粘土熟料和一级~特级矾土熟料做骨料，一般最大粒径为10mm和用量为70%：耐火粉料用特级或一级矾土熟料粉或掺棕刚玉粉等，其用量为18%~24%：超微粉用α-AL2O3粉和硅灰，用量6%~12%。另加适量的复合减水剂。(下表）为低水泥硅酸铝质浇注料的基本性能。从表中看出，随着加热温度的升高，浇注料强度十分显著的增加，1500℃的强度比烘干强度提高了1倍左右。1400℃高温抗折强度为1.5~2.3MPa，比CA-50水泥耐火浇注料的高近一倍：1400℃或1500℃的烧后线变化，一般呈膨胀状态，其绝对值小些，但比较稳定，即体积变化比较小，有利于浇注料的使用：CaO含量符合低水泥耐火浇注料的要求。AL2O3含量为45%~75%，其中编号1和编号2为粘土质的，其余为高铝质的。

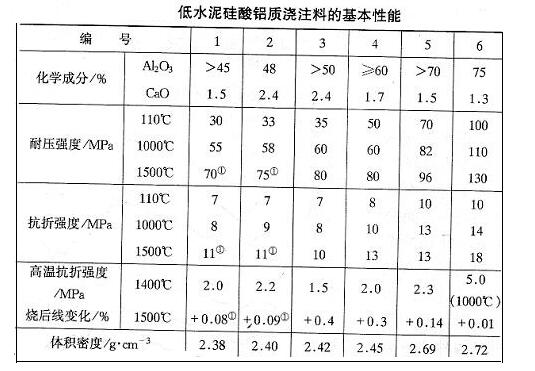

（表）低水泥硅酸铝质浇注料的基本性能
低水泥耐火浇注料的耐火度大于1790℃，0.2MPa下的荷重软化温度（变形4%)比CA-50水泥耐火浇注料的高20~100℃。因此，低水泥耐火浇注料的使用温度，一般比同材质的CA-50水泥耐火浇注料的约高100℃。
低水泥耐火浇注料的热膨胀率，在整个加热工程中均呈现膨胀的特征，随着加热温度的升高，热膨胀率增大，到1250℃时达到最大值，约为0.68%。其后开始缓慢的收缩，1400℃时的热膨胀率为0.43%，当温度为1500℃时热膨胀率有回升到0.5%。低水泥耐火浇注料的性能特点是强度高，中温强度不下降反而显著升高。
推荐设备
-
莫来石聚轻保温砖莫来石聚轻保温砖产品介绍莫来石砖是以莫来石为主晶相的高铝质耐火材料，一般氧化铝含量在65%～75%之间，矿···
-
刚玉莫来石砖刚玉莫来石砖是选用致密电熔刚玉、氧化铝微粉等为主要原料， 机械混合后高压成型，高温烧成。通过刚玉砂的纯···
-
铬钢玉浇注料铬钢玉浇注料主要以、刚玉及氧化铬等高强度耐火原料为骨料和细粉，添加微粉制作而成。材料具有体积稳定性好···
-
盛钢桶锆英石砖盛钢桶锆英石砖采用天然锆英石为原料，软质黏土为结合剂制得的耐火制品。其生产工艺流程为：将天然锆英石砂···
-
碳化硅砖碳化硅一种人工合成原料，以Si02含量不少于97％的天然硅石(硅砂)与焦炭(或无烟煤)为基本原料，加入少量盐和···
-
氮化硅结合碳化硅砖氮化硅结合碳化硅砖是以低铁，高纯的碳化硅为主要原料按厂家的不同要求生产出各种形状的坯体，干燥后，在氮···
-
焚烧炉用碳化硅砖焚烧炉用碳化硅砖 SB-1 SB-2以SiC为主要原料制成的碳化硅砖。含SiC72%～99%。分为黏土结合、Si3N4结合、Sia···
-
锆莫来石砖锆莫来石砖：是以高铝矾土、工业氧化铝粉、错英砂及少量的熔剂Na 20、CaO,按照一定的化学组成,进行配料计算···
-
硅线石砖硅线石砖以莫来石、硅线石为主要原料，经高温烧成，具有强度高，耐磨损、显气孔率低、荷重软化点抗蠕变性能···
-
电熔锆刚玉砖电熔锆刚玉砖AZS33#：AZS33#锆刚玉砖致密的显微结构使得砖的耐玻璃液侵蚀性能好，在玻璃窑中不易产生结石或···
-
高铬砖我生产的高铬砖(Cr2O3≥90%)主要用于煤化工、化工工业窑炉、无碱玻璃纤维窑炉、垃圾焚烧炉、气化炉等窑炉···
-
刚玉砖刚玉砖以氧化铝的含量大于90％、以刚玉为主晶相的耐火材料制品。很高的常温耐压强度(可达340MPa)。高的荷重···
-
氧化铝空心球砖氧化铝空心球砖是一种新型的高温隔热材料，它是用工业氧化铝在电炉中熔炼吹制而成的，晶型为a-Al2O3微晶体。···
-
烧结AZS锆刚玉砖烧结AZS锆刚玉砖采用优质锆（ZrO2）为主要原料，经过科学的合理级配，加以性能优良的添加剂，经高压成型，高···
-
氧化铬砖氧化铬砖即含Cr2O3的刚玉质耐火砖。在高温下，Cr2O3与Al2O3形成连续固溶体.因而铬刚玉砖的高温性能优于纯刚···
-
铬刚玉砖铬刚玉砖主要矿物组成为α-Al2O3-Cr2O3固溶体。次要矿物组成为少量复合尖晶石(或不含复合尖晶石)、氧化···
-
锆英石砖锆英石砖属酸性材料，是以天然锆英石砂为原料制得的耐火砖。其抗渣性强.热膨胀率较小，导热率随温度升高时降···
