欢迎访问河南宏泰窑炉耐火材料有限公司官方网站!
河南宏泰窑炉耐火材料有限公司,刚玉砖,锆英石砖,锆刚玉砖,锆莫来石砖,硅线石砖,莫来石砖,刚玉莫来石砖,铬刚玉砖,高铬砖,碳化硅砖,耐火泥,玻璃窑耐火砖,浇注料

新闻中心

当前位置:首页 > 新闻中心 > 行业要闻

影响耐火浇注料使用性能的因素

  铝酸盐水泥耐火浇注料的品种较多,配合比不同,性能各异,施工制作方法和养护制度也不同,但影响性能的因素,基本是类同的。

一、水泥用量

    水泥是耐火浇注料的重要组分之一,是决定强度的重要材料也影响其它性能。水泥品种及其用量的不同,对性能的影响也有差别。

    CA-50水泥高铝质耐火浇注料的水泥用量,对其性能影响。耐火骨料和粉料均为二级矾土熟料,其骨料与粉料和水泥之比为70:30,外加水量为10%。随着水泥用量的增加,常温耐压强度提高,1200℃烧后耐压强度比烘干耐压强度降低40%~65%,耐火度和荷重软化温度不断降低,而烧后线收缩也随之增大。这是由于CA-50水泥杂质含量高,耐火度低,用量增加时,其浇注料加热过程中的液相量多,致使性能下降。因此,在保证常温强度的条件下,应尽量减少CA-50水泥用量,以提高耐火浇注料的高温使用性能。当减少水泥用量后,应适当增加耐火粉料,使水泥和粉料的和量能够充分地包裹住耐火骨料,并是耐火浇注料能够获得最大的密实度。常用水泥用量为10%~15%。

二、水用量

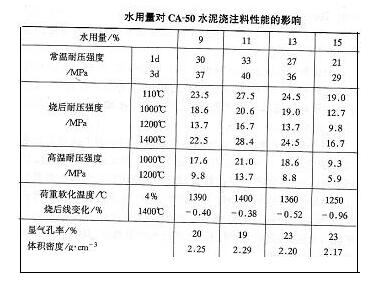

    铝酸盐水泥品种不同,配制的耐火浇注料也不同。同一种水泥,也能配制成多品种的耐火浇注料。在耐火浇注料配合比和工艺条件相同时,其水用量对耐火浇注料性能影响规律是基本相同的。现以CA-50水泥高铝质耐火浇注料为例,其水用量对浇注料性能的影响是至关重要的。耐火骨料和粉料均为二级矾土熟料,骨料<15mm的统料70%,粉料和水泥各位15%。成型初凝后潮湿养护1d拆模,然后进行标准养护2d,检验各种性能。从表中看出,浇注料随水用量的增加,各种性能普遍有较大的下降:常温耐压强度降低27%~35%,烘干耐压强度降低到19.1MPa,烧后耐压强度由1400℃将至1250℃,烧后线变化由—0.38%降为—0.96%,显气孔率由19%增值23%,体积密度由2.29g/cm³降至2.17g/cm³。这就是水,配置铝酸盐水泥耐火浇注料时,水用量(或水灰比)的选用十分重要。当水用量多时,加热后水分逸出,孔隙增多,结构疏松,致使各种性能全面降低。因此,在保证其施工和易性的条件下,应尽量减少拌和物的水用量。在不掺减水剂的前提下,铝酸盐水泥耐火浇注料的适宜水用量为10%~13%。




上一篇:耐火浇注料的养护制度

下一篇:CA-70水泥耐火浇注料

推荐设备

  • 莫来石聚轻保温砖

    莫来石聚轻保温砖莫来石聚轻保温砖产品介绍莫来石砖是以莫来石为主晶相的高铝质耐火材料,一般氧化铝含量在65%~75%之间,矿···

  • 刚玉莫来石砖

    刚玉莫来石砖刚玉莫来石砖是选用致密电熔刚玉、氧化铝微粉等为主要原料, 机械混合后高压成型,高温烧成。通过刚玉砂的纯···

  • 铬钢玉浇注料

    铬钢玉浇注料铬钢玉浇注料主要以、刚玉及氧化铬等高强度耐火原料为骨料和细粉,添加微粉制作而成。材料具有体积稳定性好···

  • 盛钢桶锆英石砖

    盛钢桶锆英石砖盛钢桶锆英石砖采用天然锆英石为原料,软质黏土为结合剂制得的耐火制品。其生产工艺流程为:将天然锆英石砂···

  • 碳化硅砖

    碳化硅砖碳化硅一种人工合成原料,以Si02含量不少于97%的天然硅石(硅砂)与焦炭(或无烟煤)为基本原料,加入少量盐和···

  • 氮化硅结合碳化硅砖

    氮化硅结合碳化硅砖氮化硅结合碳化硅砖是以低铁,高纯的碳化硅为主要原料按厂家的不同要求生产出各种形状的坯体,干燥后,在氮···

  •  焚烧炉用碳化硅砖

    焚烧炉用碳化硅砖焚烧炉用碳化硅砖 SB-1 SB-2以SiC为主要原料制成的碳化硅砖。含SiC72%~99%。分为黏土结合、Si3N4结合、Sia···

  • 锆莫来石砖

    锆莫来石砖锆莫来石砖:是以高铝矾土、工业氧化铝粉、错英砂及少量的熔剂Na 20、CaO,按照一定的化学组成,进行配料计算···

  • 硅线石砖

    硅线石砖硅线石砖以莫来石、硅线石为主要原料,经高温烧成,具有强度高,耐磨损、显气孔率低、荷重软化点抗蠕变性能···

  • 电熔锆刚玉砖

    电熔锆刚玉砖电熔锆刚玉砖AZS33#:AZS33#锆刚玉砖致密的显微结构使得砖的耐玻璃液侵蚀性能好,在玻璃窑中不易产生结石或···

  • 高铬砖

    高铬砖我生产的高铬砖(Cr2O3≥90%)主要用于煤化工、化工工业窑炉、无碱玻璃纤维窑炉、垃圾焚烧炉、气化炉等窑炉···

  • 刚玉砖

    刚玉砖刚玉砖以氧化铝的含量大于90%、以刚玉为主晶相的耐火材料制品。很高的常温耐压强度(可达340MPa)。高的荷重···

  • 氧化铝空心球砖

    氧化铝空心球砖氧化铝空心球砖是一种新型的高温隔热材料,它是用工业氧化铝在电炉中熔炼吹制而成的,晶型为a-Al2O3微晶体。···

  • 烧结AZS锆刚玉砖

    烧结AZS锆刚玉砖烧结AZS锆刚玉砖采用优质锆(ZrO2)为主要原料,经过科学的合理级配,加以性能优良的添加剂,经高压成型,高···

  • 氧化铬砖

    氧化铬砖氧化铬砖即含Cr2O3的刚玉质耐火砖。在高温下,Cr2O3与Al2O3形成连续固溶体.因而铬刚玉砖的高温性能优于纯刚···

  • 铬刚玉砖

    铬刚玉砖铬刚玉砖主要矿物组成为α-Al2O3-Cr2O3固溶体。次要矿物组成为少量复合尖晶石(或不含复合尖晶石)、氧化···

  • 锆英石砖

    锆英石砖锆英石砖属酸性材料,是以天然锆英石砂为原料制得的耐火砖。其抗渣性强.热膨胀率较小,导热率随温度升高时降···

微信
电话

136-7336-9708

邮箱

396958067@qq.com

TOP
