新闻中心

高强度黏土耐火浇注料

发布时间：2023-12-01 发布人：超级管理员

高强度黏土耐火浇注料系指常温强度高且烧后强度或高温强度不下降、或整个强度均比普通黏土耐火浇注料的高，则称为高强度黏土耐火浇注料，亦称作致密或高级黏土耐火浇注料。

普通粘土耐火浇注料的常温耐压强度，一般为3~6MPa，1400℃高温耐压和抗折强度分别为2.6~3.4MPa 和0.8~1.3MPa。由于强度低，给施工和使用带来诸多不便，也限制了应用范围，因此，国内进行了一系列的工作，开发了高强度黏土耐火浇注料，使现有的资源得到更高的利用。

高强度黏土耐火浇注料的配置，基本的技术措施是，提高耐火骨料和粉料的品级，掺加超微粉和复合外加剂，从而降低混炼时的水用量、增强组织结构的致密性、降低气孔率、提高强度和高温性能。

在耐火骨料放面，可以全部或部分采用白刚玉、棕刚玉、莫来石和硅线石等材料，同时也要提高高铝矾土熟料的品级，这样可提高黏土耐火浇注料的高温性能。一般来说，刚玉、莫来石和硅线石等材料，全部采用时成本较高掺加20%~30%时即有明显的效果。

耐火粉料是基质的重要组成部分。提高耐火粉料的品级，能显著提高黏土耐火浇注料的强度和高温性能，如（表一）所示。在粘土耐火浇注料组成不变的情况下，用5%~20%的高品级粉料（细度不大于30μm），代替部分高铝矾土熟料粉，即能取得效果。从表中看出，用棕刚玉粉的效果最好，高温耐压强度显著提高，变形4%的荷重软化温度也提高，1400℃烧后线变化呈膨胀状态，数值+0.74%：高纯氧化铝粉的性能也较好，特别是1400℃高温耐压强度达到7.8MPa,但烧后线膨胀太大，因此，使用时其用量应控制在6%左右。

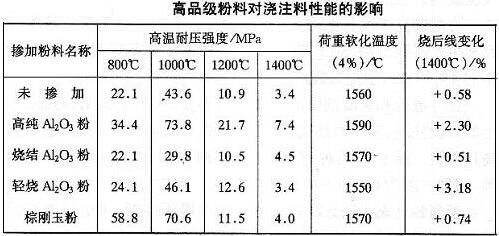

（表）高品级粉料对浇注料性能的影响

粘土结合剂是黏土耐火浇注料的重要组成部分，也是重要的基质材料，一般选择广西泥做结合剂，效果比较好。广西泥用量与高温耐压强度的关系。随着广西泥用量的增加，1400℃高温耐压强度有个最佳值，即广西泥为7%~9%时，高温耐压强度较高。配置高强度黏土耐火浇注料时，广西泥用量一般为6%~9%。

耐火粉料和粘土结合剂的细度，一般来说越细越好。随着其细度的提高，黏土耐火浇注料的组织结构更致密化，气孔率降低，强度提高，当然成本也随之增加。在配置高强度黏土耐火浇注料时必须掺加超微粉。试验研究和生产实践证明，SiO2超微粉掺加1%~5%和α—AL2O3超微粉掺加4%~7%，能提高强度一倍左右。再分散机和促凝剂的品种和用量不变时，为了配制高强度黏土耐火浇注料，应再添加高效减水剂，这样可减少水用量，也能提高其强度。减水剂品种有三聚氰酸钠、酒石酸和柠檬酸及钠盐等，用量一般为0.1%~0.5%。

如高强度粘土耐火浇注料的使用温度不高时，可适当增加铝酸盐水泥的用量，其前提是高温性能降低较少，而常温强度有较大的提高。另外，掺加耐热钢纤维和陶瓷纤维等材料，也能起到增强的作用。
