136-7336-9708
当前位置：低水泥铝鎂尖晶石质耐火浇注料时采用刚玉、特级矾土熟料、电熔或高纯镁砂和铝鎂尖晶石等材料为主，用低水泥技术配置而成的。该料又称为刚玉或高铝镁砂尖晶石质耐火浇注料，也叫复合铝鎂尖晶石质耐火浇注料。其性能优良，在大中型钢包上得到了应用，寿命为100~270次。
（一）组成材料和性能
低水泥铝鎂尖晶石质耐火浇注料的组成材料，一般选择高纯或合成耐火原材料，科学级配，基质优化，用铝酸盐水泥CA-70或CA-80作结合剂，并掺加α-AL2O3 和 SiO2 超微粉和外加剂。按浇注料的配合比要求，准确称量各种材料，外加4.5%~5.8%的洁净水，机械搅拌和振动成型，自然养护到期后进行烘干，然后做材料的理化性能检验，有代表的检验结果（见下表）.编号1~编号3用电熔白刚玉作耐火骨料和粉料：编号4和编号5分别用板状刚玉和特级矾土熟料做耐火骨料，电熔白刚玉做耐火粉料：在耐火粉料中，均掺加了电熔镁砂粉、高纯铝鎂尖晶石粉和α-AL2O3超微粉：在编号3~编号5料中，还掺加少量的SiO2 超微粉：结合剂用铝酸盐水泥CA-70，其用量为3%~5%：采用聚磷酸盐做减水剂，其用量为0.14%~0.22%。当铝酸盐水泥凝结过快而难以保证施工时，应掺加柠檬酸等缓凝剂：耐火骨料临界颗粒的大小，依钢包衬工作层厚度而定。耐火骨料与耐火粉料的质量比约为7:3快干剂的用量，以试样骤然放进到550℃电炉中并保温一定时间后取出，试样无爆裂时为宜。

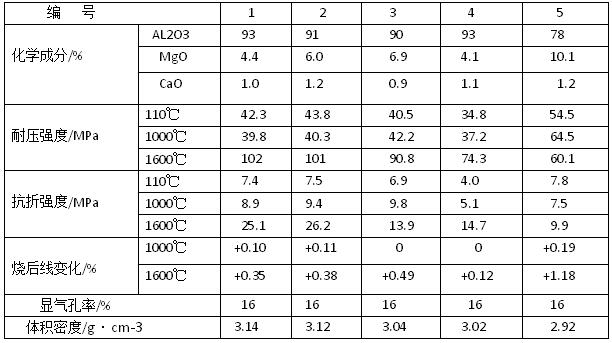

（表）低水泥铝鎂尖晶石质耐火浇注料
从表中看出，低水泥铝鎂尖晶石质耐火浇注料的性能是优良的。1550~1650℃的烧后线变化均呈微膨胀，能都塞气孔，缓冲因收缩而产生的裂纹，能提高抗渣性：烘干和1000℃烧后强度比值约为1，有利于烘烤。1600℃左右的强度较高，说明材料烧结了并生成新的矿物：该料的AL2O3和MgO 核量约为97%，说明料较纯净，不易生成过多的低熔物。其中，电熔镁砂粉中的MgO 和 铝鎂尖晶石带入的MgO其合量为4.1%~10.1%。前者能满足生成尖晶石的需要，后者作为晶核能促进尖晶石质耐火浇注料的显气孔率较低和体积密度较高，说明水用量适宜和颗粒组成合理，特别是基质料的颗粒组成先进，能较完全填充各类颗粒料间的空隙而获得致密体。
低水泥铝鎂尖晶石质耐火浇注料的基质组成，主要有刚玉粉、尖晶石粉、电熔或高纯镁砂粉、α-AL2O3微粉、硅微粉和铝酸盐水泥等。在耐火骨料材质与颗粒组成匹配的情况下，采用这些耐火粉料（含超微粉），进行严谨和科学的配方设计，就能制成具有良好的抑制熔渣渗透和抵制熔渣侵蚀的高技术低水泥铝鎂尖晶石质耐火浇注料，并获得良好的使用效果。
推荐设备
-
莫来石聚轻保温砖莫来石聚轻保温砖产品介绍莫来石砖是以莫来石为主晶相的高铝质耐火材料，一般氧化铝含量在65%～75%之间，矿···
-
刚玉莫来石砖刚玉莫来石砖是选用致密电熔刚玉、氧化铝微粉等为主要原料， 机械混合后高压成型，高温烧成。通过刚玉砂的纯···
-
铬钢玉浇注料铬钢玉浇注料主要以、刚玉及氧化铬等高强度耐火原料为骨料和细粉，添加微粉制作而成。材料具有体积稳定性好···
-
盛钢桶锆英石砖盛钢桶锆英石砖采用天然锆英石为原料，软质黏土为结合剂制得的耐火制品。其生产工艺流程为：将天然锆英石砂···
-
碳化硅砖碳化硅一种人工合成原料，以Si02含量不少于97％的天然硅石(硅砂)与焦炭(或无烟煤)为基本原料，加入少量盐和···
-
氮化硅结合碳化硅砖氮化硅结合碳化硅砖是以低铁，高纯的碳化硅为主要原料按厂家的不同要求生产出各种形状的坯体，干燥后，在氮···
-
焚烧炉用碳化硅砖焚烧炉用碳化硅砖 SB-1 SB-2以SiC为主要原料制成的碳化硅砖。含SiC72%～99%。分为黏土结合、Si3N4结合、Sia···
-
锆莫来石砖锆莫来石砖：是以高铝矾土、工业氧化铝粉、错英砂及少量的熔剂Na 20、CaO,按照一定的化学组成,进行配料计算···
-
硅线石砖硅线石砖以莫来石、硅线石为主要原料，经高温烧成，具有强度高，耐磨损、显气孔率低、荷重软化点抗蠕变性能···
-
电熔锆刚玉砖电熔锆刚玉砖AZS33#：AZS33#锆刚玉砖致密的显微结构使得砖的耐玻璃液侵蚀性能好，在玻璃窑中不易产生结石或···
-
高铬砖我生产的高铬砖(Cr2O3≥90%)主要用于煤化工、化工工业窑炉、无碱玻璃纤维窑炉、垃圾焚烧炉、气化炉等窑炉···
-
刚玉砖刚玉砖以氧化铝的含量大于90％、以刚玉为主晶相的耐火材料制品。很高的常温耐压强度(可达340MPa)。高的荷重···
-
氧化铝空心球砖氧化铝空心球砖是一种新型的高温隔热材料，它是用工业氧化铝在电炉中熔炼吹制而成的，晶型为a-Al2O3微晶体。···
-
烧结AZS锆刚玉砖烧结AZS锆刚玉砖采用优质锆（ZrO2）为主要原料，经过科学的合理级配，加以性能优良的添加剂，经高压成型，高···
-
氧化铬砖氧化铬砖即含Cr2O3的刚玉质耐火砖。在高温下，Cr2O3与Al2O3形成连续固溶体.因而铬刚玉砖的高温性能优于纯刚···
-
铬刚玉砖铬刚玉砖主要矿物组成为α-Al2O3-Cr2O3固溶体。次要矿物组成为少量复合尖晶石(或不含复合尖晶石)、氧化···
-
锆英石砖锆英石砖属酸性材料，是以天然锆英石砂为原料制得的耐火砖。其抗渣性强.热膨胀率较小，导热率随温度升高时降···
